在電子電路的基礎元件里，整流二極管和穩壓二極管雖然都是由 PN 結構成，卻因核心功能的本質差異而不可隨意替換。工程師在設計電源轉換、信號調理這類電路時，要是把它們弄混了，很可能讓設計失效 —— 把整流管用到穩壓電路里，電壓可能會突然下降；而把穩壓管錯放到整流的地方，又會因為電流過大被燒壞。下面就從它們的原理差異說起，講講什么時候能換用，什么時候不能，以及工程設計時要注意的要點，幫大家準確選擇合適的元件。

本質區別 —— 為啥不能隨便換？

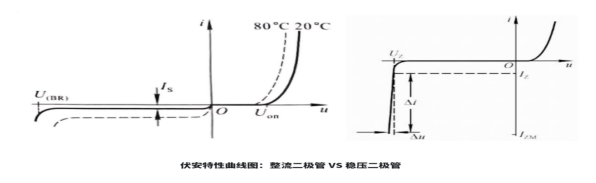

整流二極管的主要作用是控制電流的方向，它的電壓和電流特性表現為：正向通電時，電壓下降比較穩定（硅管大概 0.7V、鍺管大概 0.3V），反向不通電時能承受高壓（從幾十伏到幾千伏不等）。它常見的用處就是在橋式整流電路中，把交流電變成脈動的直流電。設計的時候，它更看重導電能力，比如新邦微1N4007 系列整流二極管，反向能承受高達 1000V 的電壓，能滿足光伏逆變器等高壓場景的需求。而像MBR20100CT  這種肖特基整流管，正向壓降：0.85v，反向能承受 20V 電壓，在通信電源、智能插座等低壓場景中，能高效地進行整流。

圖示為新邦微二極管1N4007 1A 1000V DO-41封裝，插件整流二極管

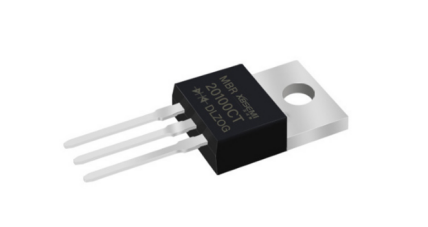

圖示為新邦微二極管MBR20100CT 2A100V TO-220F封裝，肖特基二極管

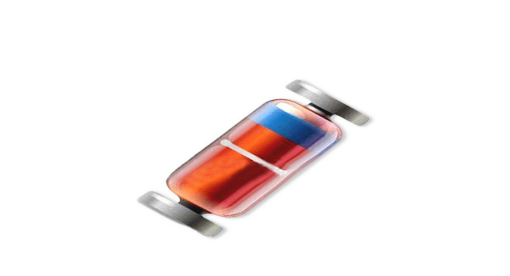

穩壓二極管就像是個電壓穩定器，它依靠反向擊穿的特性來固定電壓。當反向電壓達到穩壓值 時，電流在較大范圍內變化（比如 10mA 到 50mA），但電壓的波動卻很小，在電壓和電流的關系曲線上，這個區域的斜率很陡。這種用電流變化來換取電壓穩定的特性，讓它成了 MCU 供電、電池保護等場景里的核心元件。比如 ZM4733系列穩壓二極管，能提供 5.1V 到 6.8V 的穩壓值，而且有些型號在 - 55℃到 150℃的極端溫度下，還能保持電壓穩定。

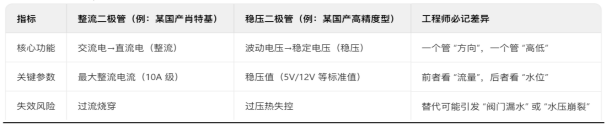

這兩種二極管的本質區別在于：整流管工作在正向導通的區域，依靠單向導電來整流；穩壓管工作在反向擊穿的區域，依靠擊穿后的恒定電壓特性來穩壓，就像水流閥門和水壓調節閥的功能不同一樣。

替代邊界 —— 哪些場景能換用？

有三個絕對不能換用的場景：

? 標準穩壓電路（比如給 MCU、傳感器提供 5V 供電）：穩壓管的 Uz 精度（在 ±5% 以內）和溫度穩定性（溫度系數 α＜±0.1%/℃）是關鍵指標。如果換成整流管，因為它沒有穩壓特性，電壓波動會超過 10%，導致芯片復位或者邏輯混亂。

? 高壓整流場景（比如 600V 的光伏逆變器）：整流管的反向耐壓（比如 1000V 等級）是安全的界限。要是把穩壓管反向接在這里，由于它的耐壓不夠（通常低于 200V），會瞬間被擊穿短路，引發整個系統的故障。

? 鋰電池保護電路（需要 4.2V 精準截止）：穩壓管的溫度漂移特性（硅基的大約 ±0.05%/℃）能保證充電截止電壓的精度。如果用整流管串聯分壓（溫度漂移＞±5%），在高溫環境下可能導致電池過充（電壓超過限制 200mV 就有爆炸的危險）。

也有兩種在一定條件下可以換用的場景，但有技術邊界：

? 低電壓穩壓（≤3V，比如 LED 指示電路）：可以串聯硅整流二極管，利用它們正向的電壓降來穩壓。例如需要 2.1V 穩壓，就可以串聯 3 只（3×0.7V=2.1V）。這個方案只適合負載電流＜50mA、精度要求＜±10% 的非關鍵場景，而且要注意正向電壓降會隨著電流增大有輕微的變化。

? 瞬態浪涌輔助保護：在非核心電路的浪涌抑制中，可以臨時把整流管反向并聯,但只能處理微秒級的瞬態脈沖，而且 Uz 要按照正常電壓的 1.1 倍來設計（比如 12V 系統選 13.2V 的穩壓值），長期過壓的場景還是需要用專用的穩壓管。

工程師選型指南 —— 換用前要做這 3 件事

首先是三步參數核算：

? 電壓邊界：目標穩壓值是否≤3V？如果超過，就需要用專用的穩壓管，整流管分壓的精度不夠。

? 電流容量：負載電流是否＜50mA？如果超過，整流管分壓會因為內阻導致電壓降波動（＞±5%）。

? 精度要求：是否能接受＞±10% 的電壓漂移？精密電路（比如 ADC 參考電壓）必須用穩壓管（精度在 ±1%~±5%）。

然后是兩輪可靠性測試：

? 常溫紋波監測：用示波器觀察輸出電壓，紋波的峰峰值應該＜±5% 的目標電壓（比如 5V 系統需要＜250mV），否則需要增加濾波電容。

? 高溫老化驗證：在 85℃的環境箱里持續運行 24 小時，監測電壓的漂移（硅整流管每升溫 10℃，電壓降大約會降 20mV，需要預留溫度補償?shù)挠嗔浚?/span>

換用的方案只適合非核心的輔助電路（比如狀態指示燈、簡易限幅器），關鍵系統（比如車規級電源、電池管理模塊）必須選用專用的穩壓管 —— 比如通過 AEC-Q101 認證的車規級器件，它的溫度系數、浪涌耐受能力都經過了嚴格的驗證，能避免因為器件失效引發的系統風險。

總之，選擇二極管時，關鍵是要讓功能和需求匹配，而不是只看參數是否差不多。整流管的單向導通和穩壓管的反向恒壓，分別對應著電路設計中控制方向和穩定能量的兩大基本需求。工程師要透過數據手冊上的表面參數，理解電壓和電流特性曲線背后的物理原理 —— 當電流特性和電壓特性在設計上產生沖突時，從原理層面去分析，才能避免犯把閥門當調節器用的方向性錯誤。
