在開關電源、逆變器、焊機等高頻功率電路中，二極管的恢復速度、導通效率、耐壓與通流能力直接決定整機性能。新邦微MUR860作為一款8A、600V、TO-220AC封裝的超快恢復二極管（FRD/FRED），以低損耗、高可靠、適配大功率高頻場景的優勢，成為工業級與消費級電源設計的主流選型。本文從參數、特性、應用、選型優勢全面科普，幫你快速讀懂這款核心功率器件。

一、基礎定位：什么是新邦微MUR860？

MUR860是新邦微推出的超快恢復整流二極管，屬于標準工業通用型號，核心定位是高頻大功率整流、續流、箝位，替代普通整流二極管與慢恢復器件，解決高頻電路的損耗大、發熱高、EMI干擾強等問題。

? 核心規格：8A持續正向電流、600V反向耐壓、TO-220AC直插封裝

? 類型屬性：超快恢復二極管（Ultra-fast Recovery Diode），具備軟恢復特性、低正向壓降、短反向恢復時間

? 適用場景：高頻開關電源、PFC、逆變器、焊機、電機驅動、UPS、充電器等

二、核心參數詳解：8A/600V黃金組合，性能一目了然

1. 極限電氣參數（25℃標準環境）

? 反向重復峰值電壓（VRRM）：600V——滿足市電、高壓直流、工業母線的耐壓需求

? 平均正向整流電流（IO）：8A——持續承載大功率回路電流，適配中功率電源設計

? 非重復浪涌電流（IFSM）：100A——抗瞬間沖擊能力強，適配開機、短路、過載場景

? 正向壓降（VF）：1.5V@8A——低導通損耗，減少發熱、提升整機效率

? 反向恢復時間：≤50ns——超快開關速度，適配100kHz以上高頻電路

? 反向漏電流（IR）：10μA@600V——低漏電，關斷狀態損耗極小

? 工作結溫：-65℃~+175℃——寬溫域穩定，適配工業惡劣環境

2. 封裝與結構：TO-220AC，兼顧散熱與安裝

? 封裝形式：TO-220AC（兩腳直插），工業標準封裝，通用性強

? 材質特性：高純度耐高溫環氧樹脂封裝，UL94 V-0阻燃，防潮抗震

? 散熱設計：金屬基板+散熱片安裝位，支持大功率工況高效散熱

? 引腳特性：鍍錫引線，易焊接、耐腐蝕，適配波峰焊與手工焊接

三、三大核心優勢：為什么選新邦微MUR860？

1. 高效率：低損耗+快恢復，電源更省電

相比普通整流二極管，MUR860反向恢復時間≤50ns，關斷時反向電荷極少，反向恢復損耗降低70%以上；同時正向壓降僅1.5V@8A，導通損耗低，整機效率提升5%~10%，發熱顯著減少。

2. 高可靠：強抗沖擊+寬溫域，設備更穩定

? 100A浪涌承受能力，抵御開機沖擊、負載突變、短路瞬間大電流

? -65℃~+175℃寬溫工作，工業現場、戶外設備、高溫機箱均穩定運行

? 芯片采用玻璃鈍化+保護環結構，提升耐壓穩定性與長期可靠性，降低失效風險

3. 通用性強：標準型號+適配廣，設計更省心

? MUR860為工業通用型號，引腳定義、封裝、參數與國際品牌完全兼容，直接Pin-to-Pin替換

? TO-220AC封裝適配絕大多數功率電路板，無需改板即可升級，降低研發成本

? 符合RoHS環保標準，滿足出口與高端產品合規要求

四、典型應用場景：覆蓋高頻功率全領域

1. 開關電源與充電器

? AC-DC/DC-DC電源次級高頻整流、PFC電路整流/續流

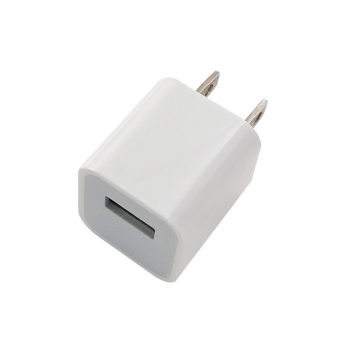

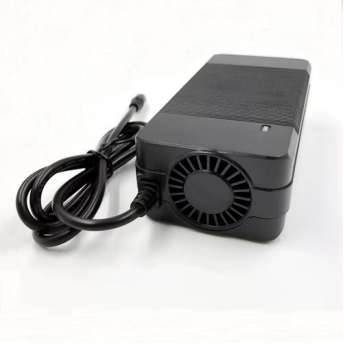

? 適配筆記本適配器、服務器電源、工業開關電源、電動車充電器

? 優勢：高頻下低損耗、小體積、低EMI，提升功率密度

2. 工業逆變與焊接設備

? 高頻逆變焊機、超聲波清洗機、高頻加熱設備主回路整流/續流

? 支持20kHz~100kHz高頻逆變，減小變壓器體積50%以上

? 軟恢復特性降低EMI干擾，改善電磁兼容

3. 新能源與電機控制

? 光伏逆變器、UPS不間斷電源續流與整流

? 變頻器、伺服電機驅動作為IGBT/MOSFET并聯續流二極管

? 適配新能源汽車充電、儲能變流器等高壓場景

4. 其他功率場景

? 工業控制電源、LED驅動電源、通訊電源

? 高頻轉換器、反激/正激電路、箝位保護電路

五、選型與使用小貼士

1. 匹配場景：電流≤8A、電壓≤600V、頻率≥50kHz的功率回路優先選MUR860

2. 散熱要求：8A持續工作時建議搭配10×10mm以上散熱片，避免結溫超標

3. 正負極識別：管體印有白色橫線/標記端為陰極（負極），另一端為陽極（正極）

六、總結

新邦微MUR860以8A/600V標準規格、≤50ns超快恢復、1.5V低正向壓降、TO-220AC高可靠封裝，成為中功率高頻電路的“黃金選型”。它兼顧高效率、高可靠、高通用性，既能提升電源能效、降低發熱，又能簡化設計、降低成本，廣泛適配開關電源、工業逆變、新能源、電機驅動等領域，是電子工程師高頻功率設計的優選器件。
